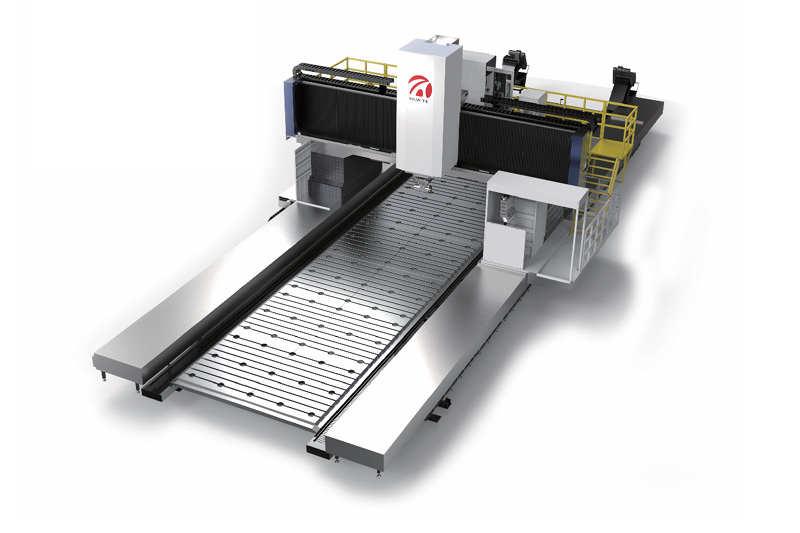

动柱式龙门加工中心MD系列

产品特点

X轴采用双电机电气消隙齿轮齿条传动结构，传动平稳，动态响应性能优异，加工精度高。
采用固定工作台，无承载之忧，龙门架整体移动，适合超大、超重零件加工。
配置全齿轮变速箱，噪音小，大扭矩输出。

产品参数

		HT-MD11045	HT-MD13045	HT-MD15045	HT-MD17045	HT-MD19045	HT-MD21045
加工范围
X轴行程	mm	11000	13000	15000	17000	19000	21000
Y轴行程	mm	5000	5000	5000	5000	5000	5000
Z轴行程	mm	1250	1250	1250	1250	1250	1250
主轴鼻端到工作台距离	mm	400-1650	400-1650	400-1650	400-1650	400-1650	400-1650
龙门跨距	mm	4500	4500	4500	4500	4500	4500
工作台
工作尺寸（宽*长）	mm	3200*10000	3200*12000	3200*14000	3200*16000	3200*17000	3200*19000
最大承重	t/m²	8	8	8	8	8	8
T型槽规格	mm	36*200	36*200	36*200	36*200	36*200	36*200
主轴
主轴规格		BBT50	BBT50	BBT50	BBT50	BBT50	BBT50
主轴连接方式		直联式（齿轮箱）	直联式（齿轮箱）	直联式（齿轮箱）	直联式（齿轮箱）	直联式（齿轮箱）	直联式（齿轮箱）
主轴最大转速	rpm	6000	6000	6000	6000	6000	6000
主轴电机功率	kw	12-27	12-27	12-27	12-27	12-27	12-27
主轴电机扭矩	Nm	162-405	162-405	162-405	162-405	162-405	162-405
进给速度
快速移动速度	m/min	5/6/6	5/6/6	5/6/6	5/6/6	5/6/6	5/6/6
切削进给率	m/min	6	6	6	6	6	6
精度
定位精度X/Y/Z	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300
重复定位精度X/Y/Z	mm	±0.004/300	±0.004/300	±0.004/300	±0.004/300	±0.004/300	±0.004/300
其他
X轴传动		双齿轮齿条	双齿轮齿条	双齿轮齿条	双齿轮齿条	双齿轮齿条	双齿轮齿条
丝杆规格Y/Z	mm	80/63	80/63	80/63	80/63	80/63	80/63
丝轨规格X/Y/Z	mm	55/55/方滑枕	55/55/方滑枕	55/55/方滑枕	55/55/方滑枕	55/55/方滑枕	55/55/方滑枕
方滑枕截面	mm	600*550	600*550	600*550	600*550	600*550	600*550
X/Y/Z电机功率	km	5.2/5.2/5.2	5.2/5.2/5.2	5.2/5.2/5.2	5.2/5.2/5.2	5.2/5.2/5.2	5.2/5.2/5.2
电源需求	kva	60	60	60	60	60	60
机床尺寸	mm	14000x5860x5800	16000x5860x5800	18000x5860x5800	20000x5860x5800	21000x5860x5800	22000x5860x5800
机床重量	t	120	125	135	145	150	155

*注：本公司产品不断改进，上述资料若有变更，恕不另行通知，以技术文件为准。

标准配置：

1.数控系统SIEMENS 828D

2.全齿轮主轴

3.主轴恒温冷却系统

4.Z轴液压平衡系统

5.气动、液压、集中润滑系统

6.刀具冷却系统

7.螺杆链板排屑机

8.三色灯、照明灯

9.自动断电装置

10.标准附件及相关文件

11.常用维修工具

选项配置：

1.数控系统SIEMENS ONE

2.电主轴

3.24/32/40/60刀库

4.主轴中心出水

5.手动/半自动/全自动直角头

6.手动/半自动/全自动AC头

7.各轴光栅尺

8.工件测头

9.对刀仪
