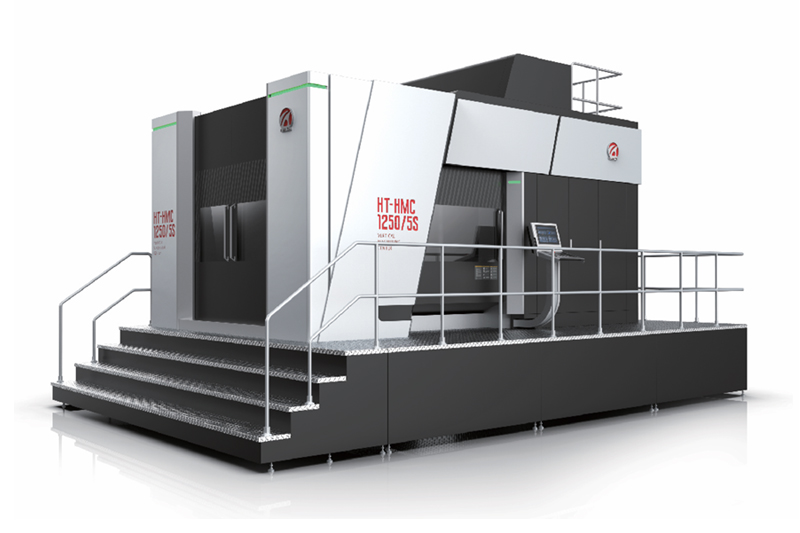

卧式五轴加工中心

HT-HMC1250/1600

产品特点

  • 机身机构采用L型墙式,采用热对称结构设计,有限元分析优化,形成高刚性基础,具有高精度、高稳定性等特点。
  • 上线动主轴实现Z轴运动,前后工作台实现Y轴进给运动,左右动大滑板结构实现X轴进给运动,结合两旋转实现五轴联动加工。
  • 特殊的床身结构设计,保证足够的排屑角度,实现整体后排屑。
  • 大扭矩高精度,适用于钛合金专用加工。
  • 立卧转换五轴联动,广泛应用于航空领域,机匣、整体叶盘、发动机箱体、涡扇等加工。
产品参数
   HT-HMC1250 HT-HMC1600
加工范围
X轴行程 mm 1500 2000
Y轴行程 mm 1500 1850
Z轴行程 mm 1600 1500
卧式主轴中心过工作台中心距离 mm 300 300
立式主轴中心过工作台中心距离 mm 30 30
旋转工作台B轴
工作台面积 mm Φ1250 Φ1600
回转直径 mm Φ1800 Φ2200
分割角度 0.001x360° 0.001x360°
转速 rpm 60 60
工作台最大承重 kg 4000 7000
T型槽规格(宽度*间距) mm 22*8 22*8
主轴
主轴驱动方式   机械主轴 机械主轴
主轴转速 rpm 4500 4500
主轴电机功率 kw 38 38
主轴电机扭矩 N.m 415-1500 415-1500
主轴锥度/拉钉   BBT-50 BBT-50
AC轴
A轴旋转速度 rpm 5 5
A轴角度定位 0.001 0.001
A轴旋转角度 -20~+110 -20~+110
C轴旋转角度 ±360° ±360°
驱动进给
快速位移X/Y/Z m/min 36/36/36 36/36/36
切屑进给速度 m/min 20 20
最小分辨率 mm 0.001 0.001
精度
定位精度X/Y/Z mm X/Y/Z:0.008 X/Y/Z:0.008
重复定位精度X/Y/Z mm X/Y/Z:0.005 X/Y/Z:0.005
AC轴定位精度   ±8° ±8°
AC轴重复定位精度   ±5° ±5°
其他
导轨规格 mm 55/55/65 55/55/55
丝杆规格 mm 63/63/63 63/63/63
刀库规格/容量 BBT-50/40T BBT-50/40T
电力需求 kw 120 120
机床尺寸 mm 9430*5945*5380 9430*7000*5380
机床重量(约) t 28 32

*注:本公司产品不断改进,上述资料若有变更,恕不另行通知,以技术文件为准。



标准配置:

1.数控系统西门子SINUMERIK ONE

2.BBT-50机械单摆头

3.主轴恒温冷却系统

4.Z轴液压平衡系统

5.气动、液压、集中润滑系统

6.刀具冷却系统

7.螺杆履带排屑机

8.三色灯、照明灯

9.自动断电装置

10.40T卧式刀库

11.各轴光栅尺

12.标准附件及相关文件



选项配置:

1.数控系统HEIDENHAIN

2.主轴中心出水

3.HSK-100单摆头

4.工作测头

5.对刀仪
