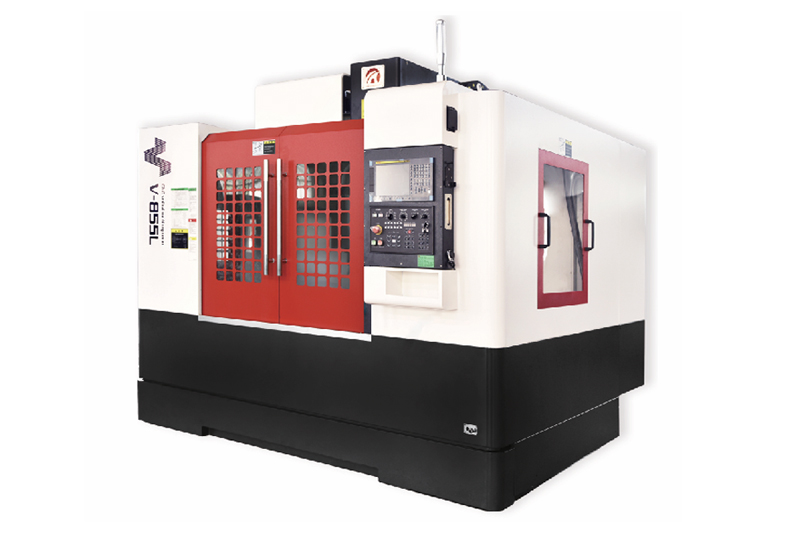

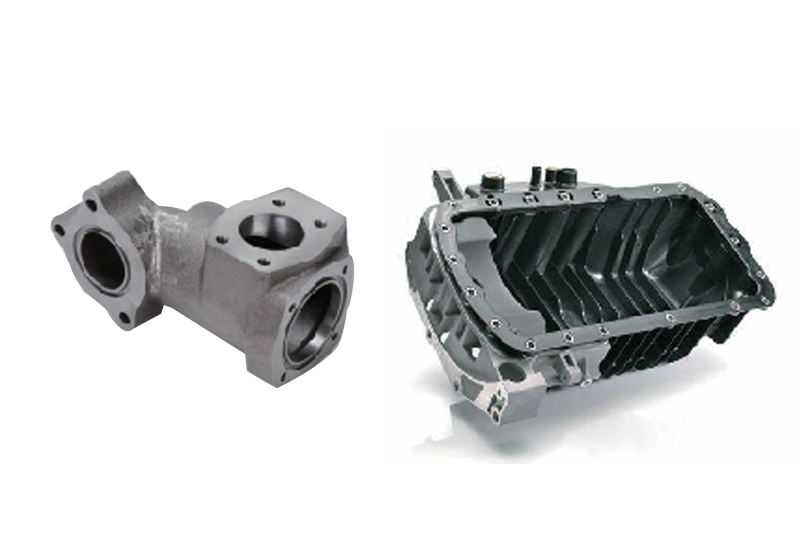

华特立式加工中心三线、两线

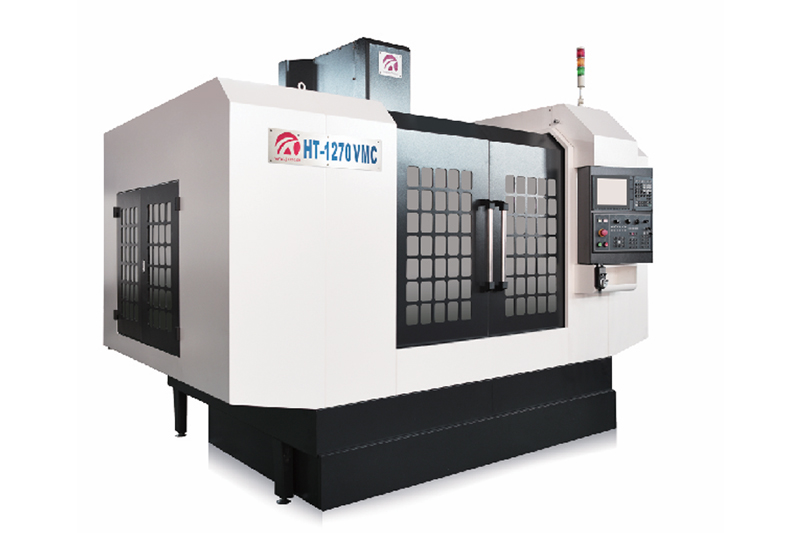

HUATE-855/1160/850/1060/1270/1370/1580/1890

产品特点

  • 一:高扭力

1.主轴电机采用发那科广域电机,电机扭矩远超同类机型。

2.短鼻端型主轴头加工时可接近工件,适合耐重切削。

3.设计独特的底座及立柱加强筋具备抗扭曲和减震性能,提供极佳的抗扭矩性能。

  • 二:高刚性

1.铸件结构由稳定性佳、抗震性强的高级铸铁以拱桥型高刚性结构所组成。

2.立柱的抗弯性、抗扭转刚性提升1.7倍,在Y轴行程端部最上侧也可进行稳定的加工。

3.经氮化及超深冷(-190°C)处理的主轴与高精度、高刚性之主轴轴承的组合,能长期发挥产品的最佳性能。

  • 三:高精密

1.主轴轴承采用循环油冷却,周围并搭配油管护套式冷却设计避免热变位问题。

2.主轴马达法兰部位采用油管护套式冷却。

3.主轴经特殊氮化处理,长年使用亦无磨耗。

4.X/Y/Z轴导螺杆与马达采用减速机直结式传动的机构。

产品参数
   HT-855 HT-1160 HT-850 HT-1060 HT-1270 HT-1370 HT-1580 HT-1890
加工范围
X轴行程 mm 800 1100 800 1000 1200 1300 1500 1800
Y轴行程 mm 550 600 500 600 700 700 800 900
Z轴行程 mm 550 600 500 600 650 700 700 720
主轴中心至立柱面距离 mm 595 670 570 655 765 740 810 960
主轴端面到工作台距离 mm 120-670 120-72 100-650 100-700 120-770 110-810 150-850 180-900
工作台
工作尺寸 mm 1000*550 1200*600 1000*500 1250*600 1400*700 1400*700 1700*800 2000*900
工作台承重 kg 450 600 450 600 800 1200 1600 1800
T型槽规格(宽度*间距) mm 18*90 18*100 18*90 18*110 18*110 18*110 22*135 22*165
主轴
主轴驱动方式   皮带 皮带 皮带 皮带 皮带 皮带 皮带 皮带
主轴转速 rpm 8000 8000 8000 8000 6000 6000 6000 6000
主轴功率 kw 7.5-11 11-15 7.5-11 11-15 15-18.5 15-18.5 15-18.5 15-18.5
主轴扭矩 N.m 35.8 55.5 35.8 52.5 143.3 143.3 143.3 143.3
主轴锥度/拉钉   BT40 BT40 BT40 BT40 BT40/BT50 BT50 BT50 BT50
驱动进给
快速移位 m/min 48/48/48 48/48/48 24/24/18 24/24/18 24/24/15 24/24/24 20/20/15 20/20/15
最大切屑速度 m/min 12 12 12 12 10 10 10 10
最小分辨率 mm 0.001 0.001 0.001 0.001 0.001 0.001 0.001 0.001
精度
定位精度X/Y/Z mm ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300
重复定位精度X/Y/Z mm ±0.003/300 ±0.003/300 ±0.003/300 ±0.003/300 ±0.003/300 ±0.003/300 ±0.003/300 ±0.003/300
其他
导轨规格 mm 35/45/45 45/45/45 35/45/Z轴硬轨 45/45/Z轴硬轨 45/45/Z轴硬轨 45/45/Z轴硬轨 45/45/Z轴硬轨 55/45/Z轴硬轨
丝杆规格 mm 40/40/40 40/40/40 40/40/40 40/40/40 40/40/40 45/45/45 50/50/50 55/55/55
伺服电机功率 kw 1.8/1.8/3 2.5/2.5/3 1.8/1.8/3 2.5/2.5/2.5 3/3/3 3/3/3 3/3/3 3/3/3
电力需求 kw 18 18 18 18 30 30 35 40
机床尺寸 mm 2300
2400
2500
3100
2600
2680
2500
2500
2350
3000
2650
2700
3150
3100
2700
3200
2540
2600
4300
3160
2700
4900
3900
3500
机床重量 t 6 8 6 8 9 11 12 14

*注:本公司产品不断改进,上述资料若有变更,恕不另行通知,以技术文件为准。



标准配置:

1.数控系统FANUC Oi-MF(5)

2.全罩式防护罩

3.三轴滑轨伸缩护罩

4.气动、液压、集中润滑系统

5.刀具冷却系统

6.螺杆排屑机

7.三色灯、早明灯

8.自动断电装置

9.标准附件及相关文件

10.常用维修工具



选项配置:

1.数控系统三菱M80(A/B)

2.直联主轴12000转

3.油冷机

4.24把机械手刀库

5.主轴中心/环装出水

6.第四轴

7.履带排屑机

8.Z轴线轨

9.油水分离装置

10.对刀仪
